Hướng dẫn tự sửa chữa PLC

Hướng dẫn khắc phục sự cố để sửa chữa hệ thống PLC dễ dàng

Giới thiệu

Trong hướng dẫn này, chúng tôi sẽ chỉ cho bạn một số kỹ thuật của chúng tôi dùng để xác định lỗi bo mạch PLC để bạn có thể tự khắc phục chúng.

Bước 1 - Xác định loại mô-đun của bạn.

Khi chúng tôi sửa chữa các bộ phận PLC, chúng tôi chia chúng thành ba loại:

-          Mô-đun thông minh, bao gồm CPU và phần cứng truyền thông;

-          Mô-đun analog, đo dòng điện hoặc điện áp, bao gồm cả cặp nhiệt điện và RTD;

-          Mô-đun rời rạc, 24 volt AC hoặc DC lên đến 230 volt AC.

Bước 2 - Các lỗi mô-đun thông minh thường gặp:

Lỗi bộ nhớ

Lỗi chính mà chúng ta thấy trong các mô-đun thông minh PLC là lỗi bộ nhớ. Bộ xử lý gặp sự cố đột ngột hoặc trục trặc làm treo bộ nhớ bộ xử lý. Trong nhiều trường hợp, chỉ cần tháo pin và làm ngắn mạch hai chân pin trên mô-đun sẽ xả tụ điện trên bo mạch và xóa hoàn toàn mọi logic dựa trên RAM. Điều này có thể xóa sự cố bộ nhớ.

** Xin lưu ý ** Bạn đang xóa chương trình của mình và bạn sẽ phải tải lại chương trình, vì vậy hãy đảm bảo rằng bạn có bản sao lưu hiện tại.

Các nhà sản xuất nhận thức được vấn đề này đến nỗi nhiều người đã cài đặt kín đáo các điểm tiếp xúc nhỏ ẩn trên bảng mạch điện tử cho các kỹ sư thực hiện dịch vụ xử lý sự cố hiện trường của riêng họ. Kỹ thuật này sẽ giúp bạn tiết kiệm một khoản phí sửa chữa đắt đỏ, không cần thiết, cũng như xử lý lấy lại sự bình thường cho máy của bạn trong vài phút.

Lỗi cổng giao tiếp

Các lỗi phổ biến khác trong các mô-đun thông minh tập trung vào các cổng giao tiếp nối tiếp và Ethernet. Dây giao tiếp có thể tính chất của bộ ăng-ten và có thể phá hủy các mạch tích hợp trình điều khiển giao tiếp. Nếu có cổng giao tiếp phụ không được sử dụng, chỉ cần di chuyển cáp giao tiếp của bạn đến một cổng đang hoạt động và định cấu hình lại thiết bị của bạn.

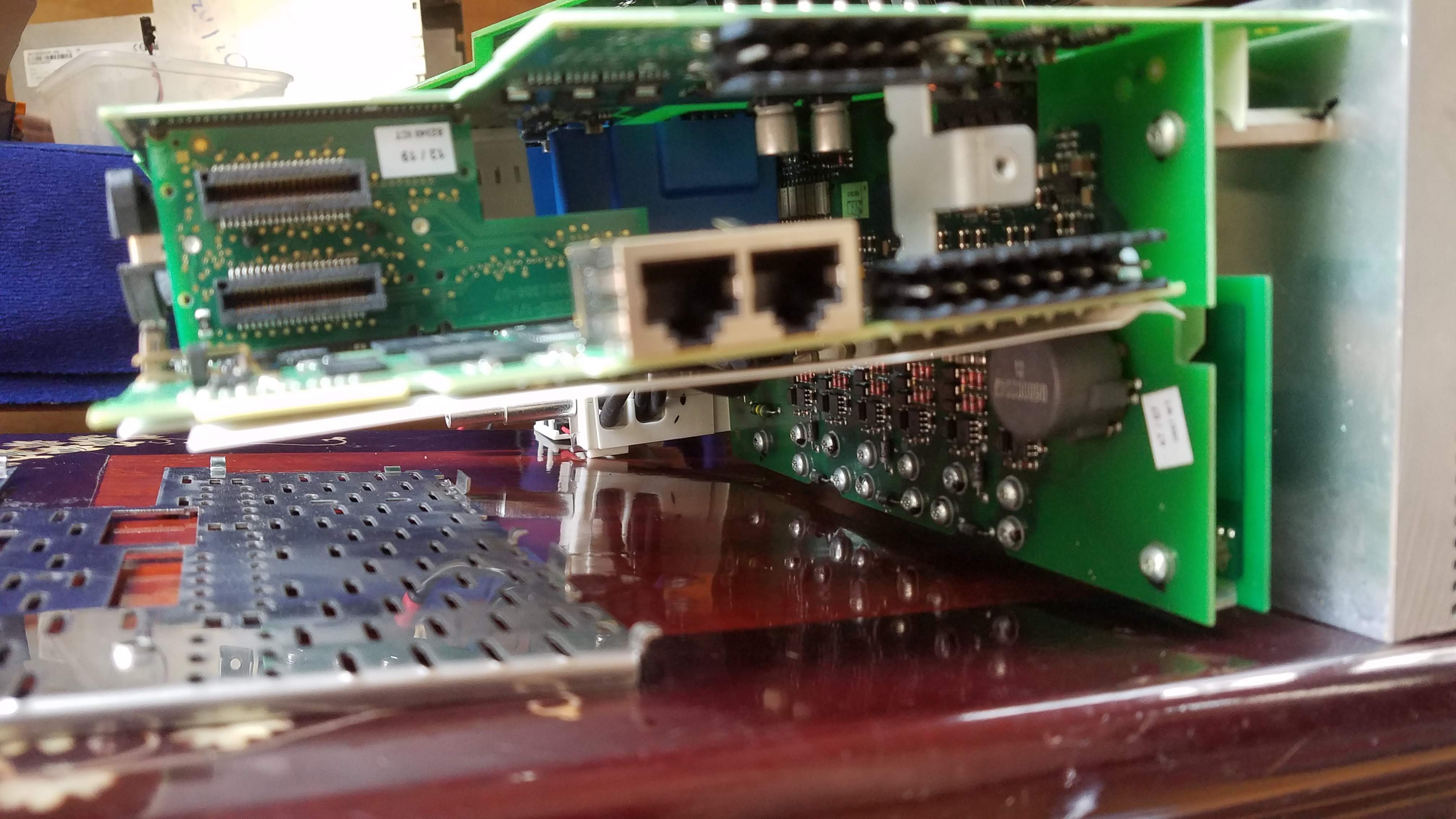

Siemens lỗi cổng giao tiếp

Bước 3 - Các lỗi mô-đun tương tự thường gặp:

Lỗi tiếp đất

Với các mô-đun tương tự, chúng tôi liên tục nhận các mô-đun này để sửa chữa và không tìm ra lỗi nào xảy ra với chúng, chỉ để biết rằng một lỗi nối đất đã xảy ra trong nhà máy khiến module tương tự bị nghi ngờ. Vòng nối đất, nhiễu từ ổ AC mới lắp đặt hoặc dây bảo vệ lỏng lẻo đơn giản sẽ tạo ra tín hiệu thất thường và bị chẩn đoán nhầm là mô-đun kém. Di chuyển dây tín hiệu tương tự của bạn đến một điểm đầu vào PLC khác, bạn có thể xem nó đi theo dây chứ không phải điểm PLC. Điều này sẽ cho phép bạn xác định xem đó là sự cố dây trường hay sự cố bộ phận PLC.

Bước 4 - Các lỗi mô-đun rời rạc thường gặp:

Mô-đun phổ biến nhất được gửi đến để sửa chữa là các mô-đun rời rạc từ 24 vôn đến 230 vôn. May mắn thay, đây cũng là những thứ dễ sửa chữa nhất và ít tốn kém nhất.

Cầu chì

Cầu chì là chìa khóa để sửa chữa card I / O PLC kỹ thuật số. Trong hầu hết các trường hợp, khi cầu chì gắn vào card PLC kỹ thuật số bị đứt, nó sẽ vô hiệu hóa nhiều hơn một đầu ra. Nếu bạn thấy một nhóm 4, 8 hoặc 16 điểm bị lỗi cùng một lúc, chỉ cần tháo mô-đun của bạn và kiểm tra các cầu chì bên trong bằng một đồng hồ Ohm rẻ tiền.

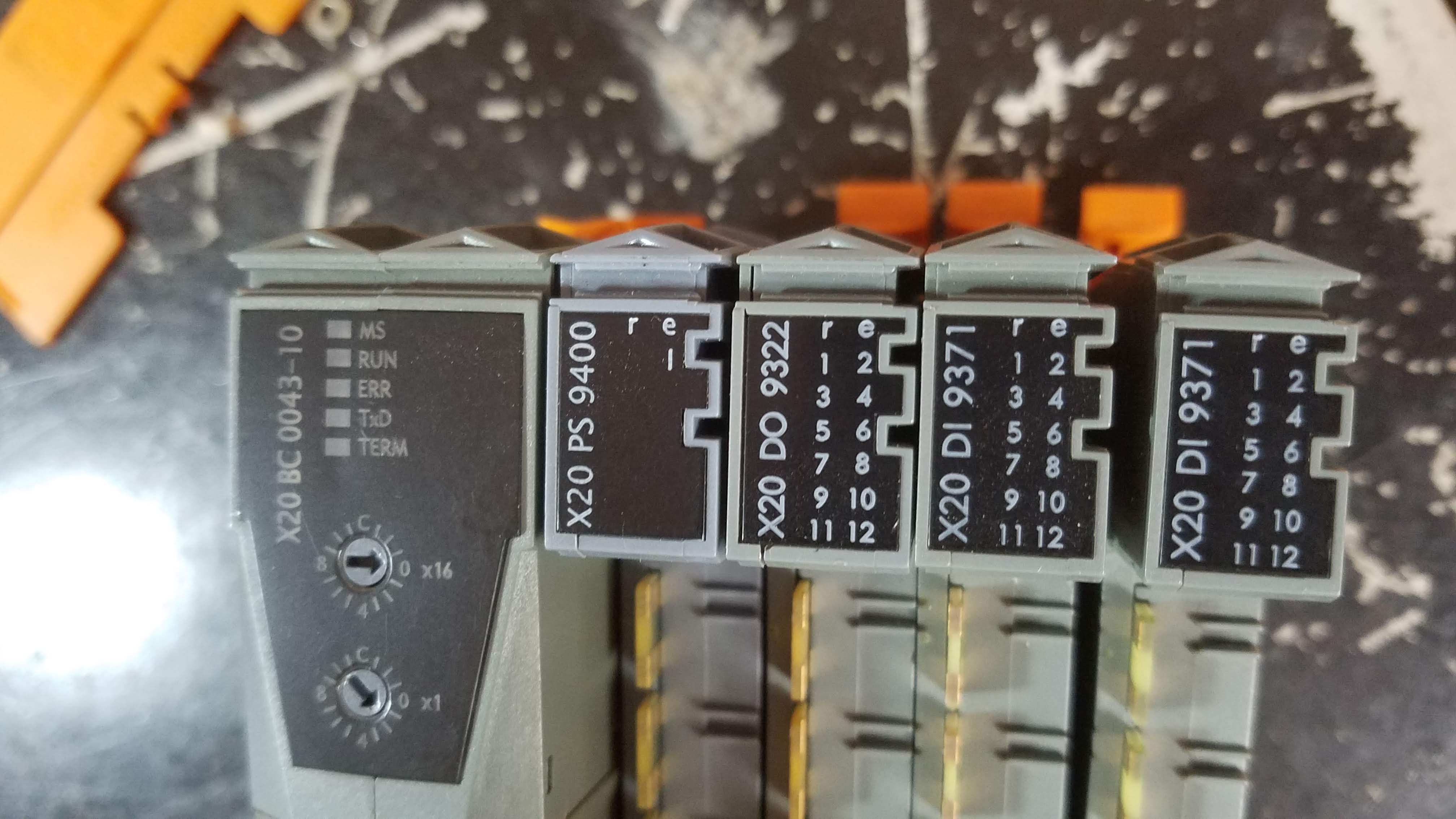

Hình ảnh một module I/O do nhà máy nghi hỏng chạm đất gửi tới, thực chất không hỏng, lỗi ngoại vi.

Bước 5 - Các tùy chọn hỗ trợ và sửa chữa bổ sung

Chúng tôi hy vọng rằng hướng dẫn khắc phục sự cố của chúng tôi đã giúp bạn tìm ra sự cố trong hệ thống PLC của mình.

Nếu các kỹ thuật này không giải quyết được sự cố PLC của bạn, thì Sao Nam Tronics luôn sẵn sàng sửa chữa chất lượng. Bảo hành 6 tháng tiêu chuẩn của chúng tôi kinh nghiệm mang đến đảm bảo nhiều năm hoạt động đáng tin cậy.
